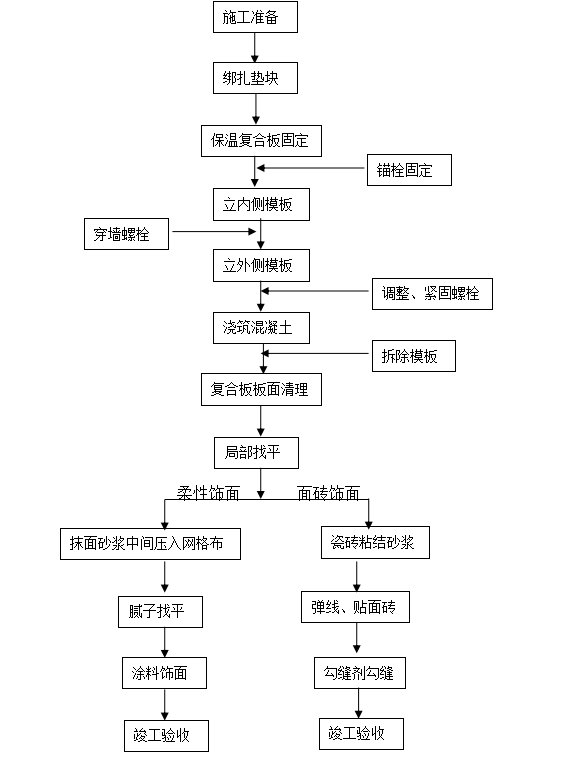

保温复合板现浇混凝土系统施工流程图

1、安装保温复合板

首先将复合板裁割好，将保温复合板的接缝处满涂胶粘剂（有污染的部分必须清理干净），然后安装保温复合板，安装时板与板对缝连接

2、安装穿墙螺栓

按照保温复合板穿墙螺栓的间距，对保温复合板钻孔，使模板与保温复合板的孔洞吻合，孔洞不宜太大以免漏浆，将穿墙螺栓穿过孔洞。

3、固定外侧大模板：穿锚栓紧固螺栓矫正，调垂直平整度，连接必须严密、牢固。锚栓与钢筋用钢丝绑扎连接，锚栓6-8个/m²，入墙深度大于等于50mm，大于0.1m²的单块板必须加固定件固定。

4、浇筑混凝土及拆除模板：墙体模板立好后，须在保温复合板的上端扣上一个槽型镀锌薄钢板罩，防止浇筑混凝土时污染。混凝土分层浇筑，一次浇筑高度不宜超过1.0m，混凝土下料应分散均匀，连续进行，振捣棒振动间距不小于0.5m，每一振动点的连续时间，以表面呈现浮浆和不再沉落为度。

5、板面清理、混凝土养护及检验

（1）清理保温复合板表面，使表面清洁无污物
